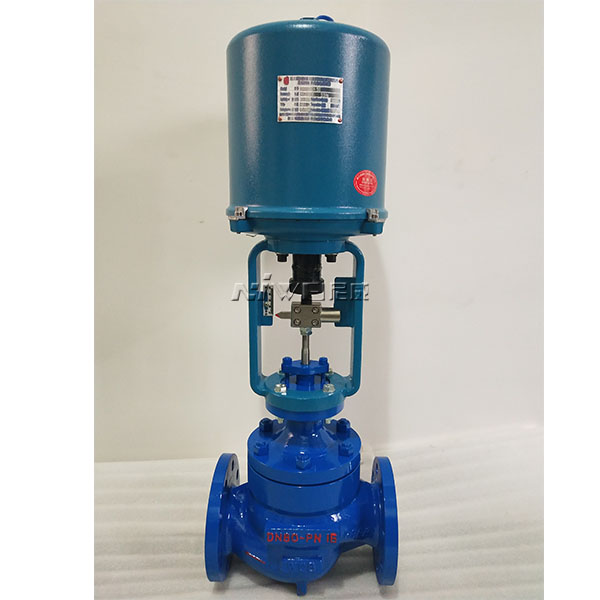

電動調節閥是工業自動化過程控製中的重要執行單元儀表。結構由電動執行機構和調節閥連接組合後經過機械連接裝配、調試安裝構成電動調節閥。

執行器

在過程控製係統中，執行器接受調節器的指令信號，經執行機構將其轉換成相應的角位移或直線位移，去操縱調節機構，改變被控對象進、出的能量或物料，以實現過程的自動控製。在任何自動控製係統中，執行器是必不可少的組成部分。如果把傳感器比擬成控製係統的感覺器官，調節器就是控製係統的大腦，而執行器則可以比擬為幹具體工作的手。

執行器常常工作在高溫、高壓、深冷、強腐蝕、高粘度、易結晶、閃蒸、汽蝕、高壓差等狀態下，使用條件惡劣，因此，它是整個控製係統的薄弱環節。如果執行器選擇或使用不當，往往會給生產過程自動化帶來困難。在許多場合下，會導致控製係統的控製質量下降、調節失靈，甚至因介質的易燃、易爆、有毒而造成嚴重的事故。為此，對於執行器的正確選用和安裝、維修等各個環節，必須給予足夠的注意。

執行器根據驅動動力的不同，可劃分為氣動執行器、液動執行器和電動執行器。

電動調節閥的結構與工作原理

1、電動調節閥的基本結構

電動調節閥上部是執行機構，接受調節器輸出的0～10mADC或4～20mADC信號，並將其轉換成相應的直線位移，推動下部的調節閥動作，直接調節流體的流量。各類電動調節閥的執行機構基本相同，但調節閥（調節機構）的結構因使用條件的不同類型很多，常用的是直通單閥座和直通雙閥座兩種。

2、電動執行機構的基本結構

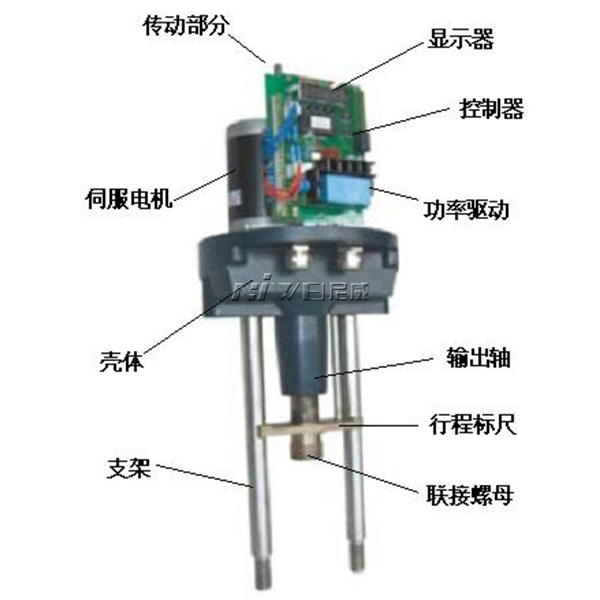

其電動執行器主要是由相互隔離的電氣部分和傳動部分組成，電機作為連接兩個隔離部分的中間部件。電機按控製要求輸出轉矩，通過多級正齒輪傳遞到梯形絲杆上，梯形絲杆通過螺紋變換轉矩為推力。因此梯形螺杆通過自鎖的輸出軸將直線行程傳遞到閥杆。執行機構輸出軸帶有一個防止傳動的止轉環，輸出軸的徑向鎖定裝置也可以做動位置指示器。輸出軸止動環上連有一個旗杆，旗杆隨輸出軸同步運行，通過與旗杆連接的齒條板將輸出軸位移轉換成電信號，提供給智能控製板作為比較信號和閥位反饋輸出。同時執行機構的行程也可由齒條板上的兩個主限位開關開限製，並由兩機械限位保護。

3、執行機構工作原理

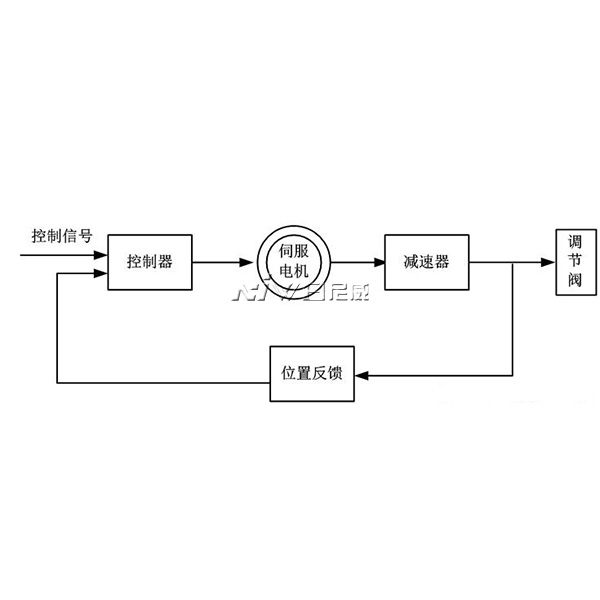

電動執行機構是以電動機為驅動源、以直流電流為控製及反饋信號，原理方塊圖如圖3所示。當控製器的輸入端有一個信號輸入時，此信號與位置信號進行比較，當兩個信號的偏差值大於規定的死區時，控製器產生功率輸出，驅動伺服電動機轉動使減速器的輸出軸朝減小這一偏差的方向轉動，直到偏差小於死區為止。此時輸出軸就穩定在與輸入信號相對應的位置上。

4、控製器結構

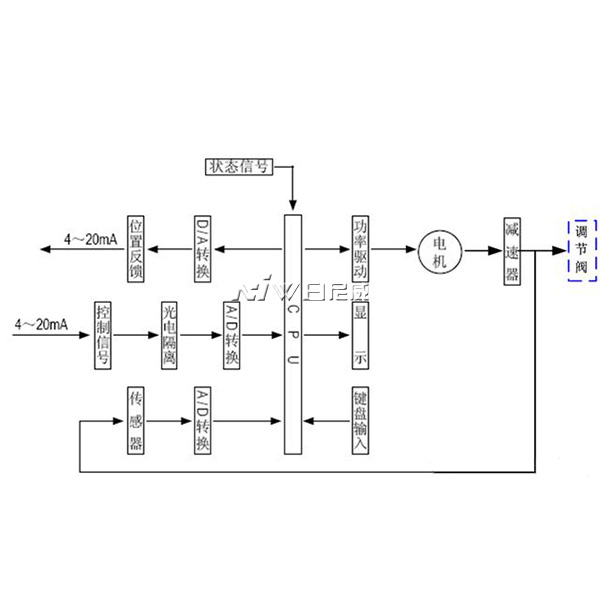

控製器由主控電路板、傳感器、帶LED 操作按鍵、分相電容、接線端子等組成。智能伺服放大器以專用單片微處理器為基礎，通過輸入回路把模擬信號、閥位電阻信號轉換成數字信號，微處理器根據采樣結果通過人工智能控製軟件後，顯示結果及輸出控製信號。

5、調節閥的基本結構

調節閥與工藝管道中被調介質直接接觸，閥芯在閥體內運動，改變閥芯與閥座之間的流通麵積，即改變閥門的阻力係數就可以對工藝參數進行調節。

下圖給出直通單閥座和直通雙閥座的典型結構，它由上閥蓋(或高溫上閥蓋)、閥體、下閥蓋、閥芯與閥杆組成的閥芯部件、閥座、填料、壓板等組成。

直通單閥座的閥體內隻有一個閥芯和一個閥座，其特點是結構簡單、泄漏量小(甚至可以完全切斷)和允許壓差小。因此，它適用於要求泄漏量小，工作壓差較小的幹淨介質的場合。在應用中應特別注意其允許壓差，防止閥門關不死。直通雙座調節閥的閥體內有兩個閥芯和閥座。它與同口徑的單座閥相比，流通能力約大20%～25%。因為流體對上、下兩閥芯上的作用力可以相互抵消，但上、下兩閥芯不易同時關閉，因此雙座閥具有允許壓差大、泄漏量較大的特點。故適用於閥兩端壓差較大，泄漏量要求不高的幹淨介質場合，不適用於高粘度和含纖維的場合。
