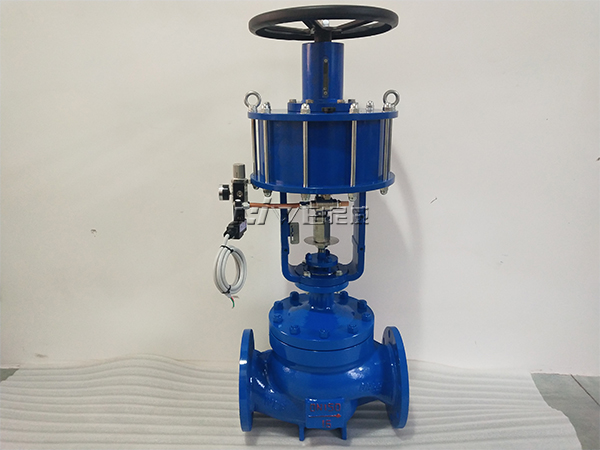

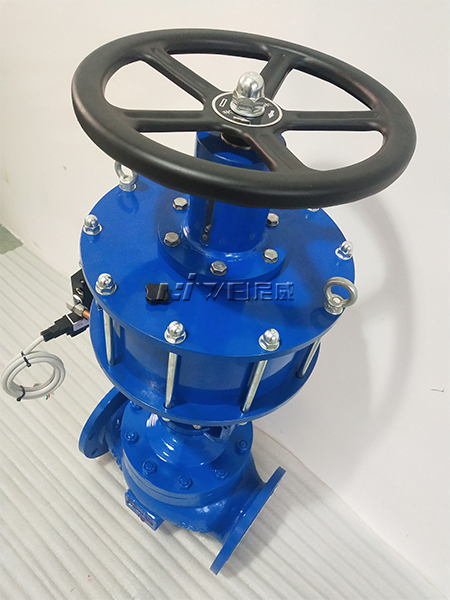

ZSQP氣動活塞式快速切斷閥（帶手動機構）

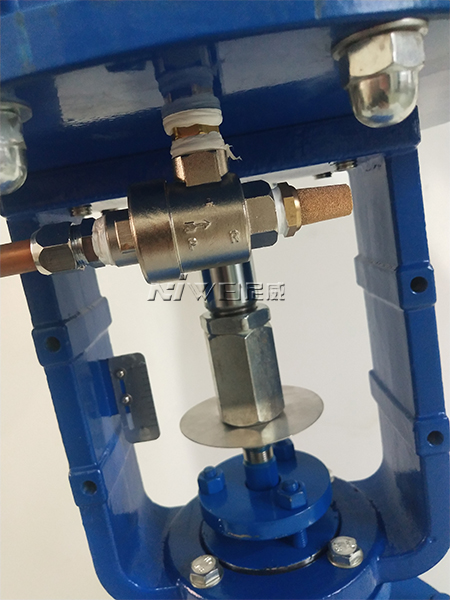

ZSQP氣動活塞式快速切斷閥

一、ZSQP氣動活塞式快速切斷閥概述

氣動活塞式快速切斷閥(簡稱活塞式切斷閥)，是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控製工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大，閥體設計新穎，流阻小、額定流量係數大、許用壓差大、密封性能優良等優點。因而廣泛應用於石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控製與遠程控製係統中。

二、ZSQP氣動活塞式快速切斷閥產品特點

氣動活塞式快速切斷閥由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節機構的型式，氣動活塞式切斷閥可分為直通單座切斷閥(ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動活塞式執行機構有單作用(彈簧複位)和雙作用(雙進氣)二種。采用單作用執行機構，整機作用方式可分為氣關式(水平管路接通)和氣開式(水平管路斷開)。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用於不同的溫度及壓力。

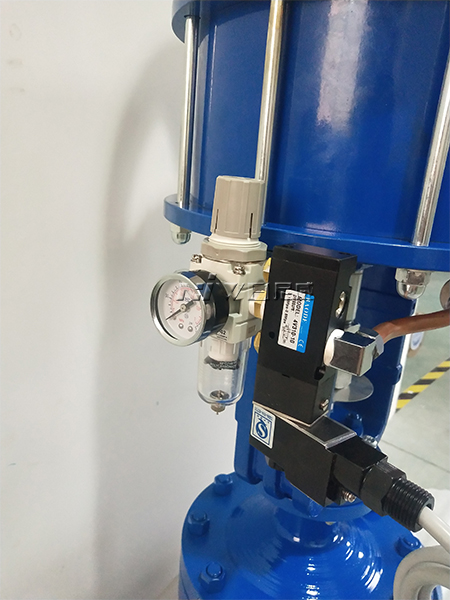

當信號壓力為零，由於彈簧(單作用僅有)的預緊力，使閥芯處於初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4～0.6MPa)時，活塞上產生推力，壓縮彈簧，帶動推杆、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控製。配用二位三通電磁閥，使活塞式切斷閥控製更加方便、簡捷

三、ZSQP氣動活塞式快速切斷閥主要零件材料

主要零件材料： 閥體：HT200，ZG230~450或上述材質襯裏
隔膜：丁荃膠、天然膠、聚四氟乙烯波紋
薄膜：丁腈橡膠夾增強滌綸織物
彈簧：60S12Mn 閥體襯裏材質及適用範圍

四、ZSQP氣動活塞式快速切斷閥規格與技術參數

公稱通徑 DN(mm)			20	25	32	40	50	65	80	100
額定流量係數 Kv			7	11	20	30	48	75	120	190
額定行程 (mm)			8			12		20		25
氣缸直徑 (mm)			75			100		150
允許泄漏量	硬密封 (1/h)		單座、三通： 1.2X10 -7 X 閥額定容量 套筒： 5X10 -6 X 閥額定容量
	軟密封		VI 級
工作溫度 ( ℃ )			-20 ～ 200 -40 ～ 450
公稱壓力 PN (MPa)			1.6 4.0 6.4
允許壓差 (MPa)	ZSQP	單作用	1.16	0.66	0.38	0.6	0.39	0.47	0.31	0.20
		雙作用	6.4	5.0	2.8	3.3	2.13	2.71	1.75	1.11
	ZSQM	單作用	公稱壓力
		雙作用
	ZSQN	單作用	0.89	0.57	0.35	0.56	0.36	0.45	0.30	0.20
		雙作用	5.2	3.22	2.03	2.27	1.46	2.00	1.32	0.85
信號壓力 (kPa)			0 或 400 ～ 600

表中所列執行機構為標準配置，可根據工藝要求選配。

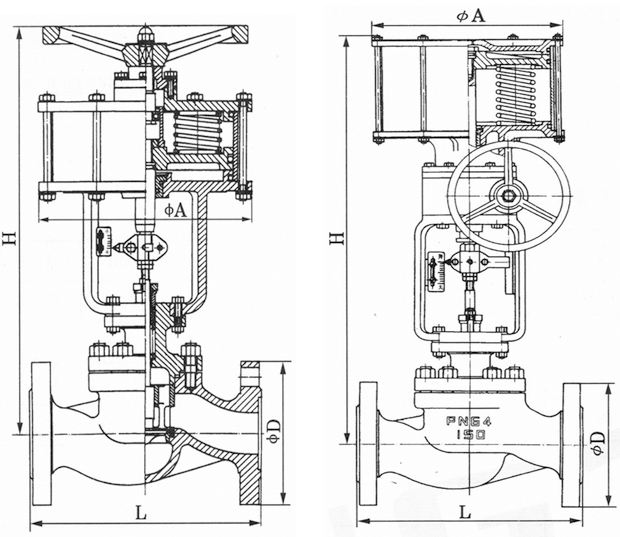

五、ZSQP氣動活塞式快速切斷閥外形尺寸及重量

公稱通徑 DN	L	A	H	L 1	H 1	A 1	重量 (Kg)	信號接頭內螺紋
20	150	130	220	80	115	100	10	M10X1
25	160	130	220	80	120	100	12
32	180	150	235	80	130	100	15
40	200	150	235	95	138	120	18
50	230	150	240	95	155	120	25
65	290	280	250	105	178	160	30
80	310	280	260	105	207	160	40
100	350	280	265	105	222	160	60

六、ZSQP氣動活塞式快速切斷閥連接尺寸及標準

·法蘭標準：鑄鐵法蘭 GB4216-84 鑄鋼法蘭 GB9113-88、JB/T79—94
·法蘭密封麵型式：PN16為凸麵 PN40、64為凹凸麵，閥體為凹麵
·結構長度：GB12221-89
·執行機構信號接口：M10X1
*閥體法蘭及法蘭端麵距可按用戶指定的標準製造。如：ANSI、JIS、DIN等標準
