700X多功能水泵控製閥

700X多功能水泵控製閥

700X多功能水泵控製閥結構特點和用途

　　700X多功能水泵控製閥由主閥、電磁導閥、針閥、球閥、單向閥、行程開關、微形過濾器和壓力表組成水力控製接管係統。水泵需停止工作時，先由進口壓使主閥關閉90%後，水泵停止運轉。剩餘10%由回水關閉。可防止水錘現象發生。
　　本產品利用電磁導閥控製，不需要其它裝置和能源。節約能源，保養簡便，停泵平穩。電磁閥可采用交流電220V或直流電24V。
　　本係列閥門產品廣泛用於高層建築、生活區等供水管網係統及城市供水工程。

多功能水泵控製閥工作原理

　　當水泵工作閥門向下遊供水時，電磁導閥全開，針閥調至適當開度，上遊水經針閥、單向閥進入主閥控製室，經電磁導閥流出，此時主閥控製室的壓力保持主閥處於合適的開度，保持下遊正常供水。
　　當水泵停止工作時，電磁導閥先關閉，主閥控製室停止排水，控製室壓力升高，主閥開始關閉。當關閉至90%時，主閥上部行程開關輸出停泵信號，水泵停止運轉。此時下遊回水經單向閥進入主閥控製室，控製室壓力升高，主閥被關閉。

多功能水泵控製閥主要技術參數

尼威閥門公司

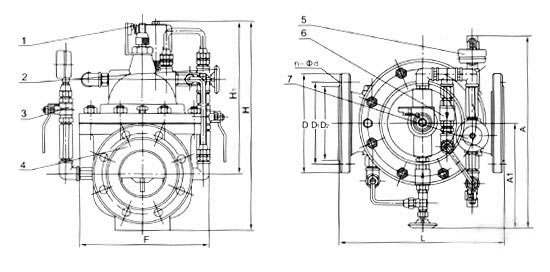

多功能水泵控製閥部件列表： 1、電器控製開關2、針閥3、球閥4、主閥5、壓力表6、單向閥7、電磁向導閥

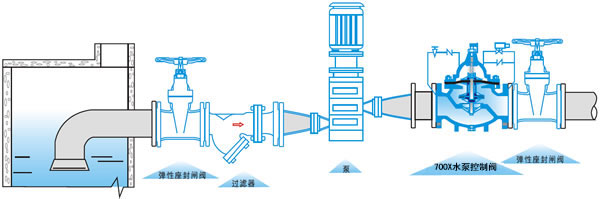

多功能水泵控製閥安裝示意圖
