不鏽鋼蒸汽電磁閥

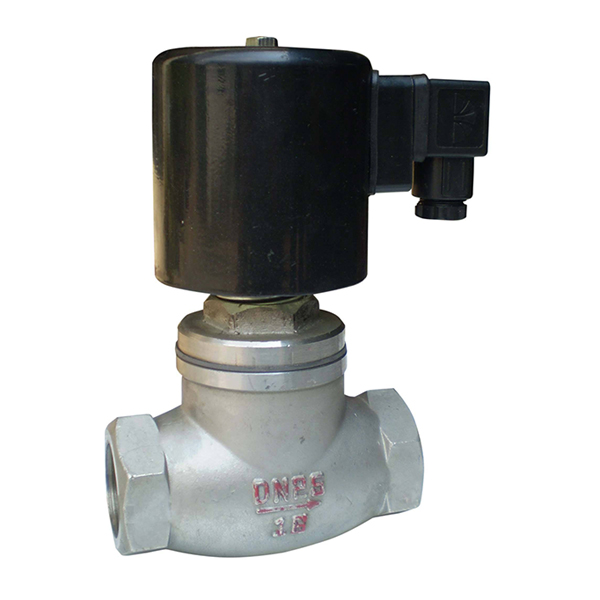

ZQDF不鏽鋼蒸汽電磁閥

 一、不鏽鋼蒸汽電磁閥產品用途

　　ZQDF蒸汽電磁閥是工業過程自動化控製係統用的執行器，它在接受電控信號後能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控製，從而對係統中的溫度、流量、壓力等參數進行自動調節或遠程控製。

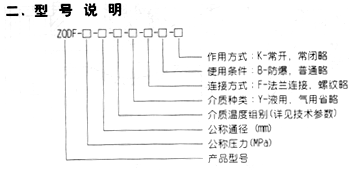

二、不鏽鋼蒸汽電磁閥型號說明

 尼威電磁閥產品可廣泛應用於紡織、印染、化工、塑料、橡膠、製藥、食品、建材、機械、電器、表麵處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。ZQDF蒸汽電磁閥主要用於空氣、蒸汽、煤氣等氣體介質的控製；ZQDF-Y係列主要用於自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用於粘度小於4°E的油類。

三、不鏽鋼蒸汽電磁閥產品特點

耐腐：主要部件閥塞，閥體等采用不鏽鋼和鑄鋼製成，防腐性能良好。

耐熱：電磁、密封部分全部采用特種耐高溫電工材料和密封材料，並采用了有效的隔熱措施。

耐磨：選材合理，閥塞與閥體間巧妙地利用流體的潤滑作用，減少磨損。

耐冷凝：蒸汽管道的冷北水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。

四、不鏽鋼蒸汽電磁閥結構與原理

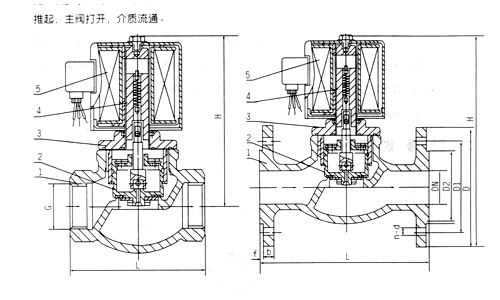

本閥為分步動作直接先導式電磁閥，可根據斷電時所處開、關狀態的不同，可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥，線圈通電後，銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，銜鐵帶動主閥閥杯，並利用壓差而使主閥閥杯開啟，介質流通。線圈斷電後，電磁力消失，銜鐵因自重下落複位。同時依靠介質壓力，主副閥得以緊密關閉。常開電磁閥，線圈通電後由於吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由於電磁力作用，動鐵芯失去主閥閥杯下，壓緊主閥閥座，閥門關閉。線圈斷電時，電磁吸力為零，副閥閥塞和支鐵芯由於彈簧作用向上提起，副閥打開，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通。

五、不鏽鋼蒸汽電磁閥主要技術參數

六、不鏽鋼蒸汽電磁閥外形尺寸及連接形式表

七、不鏽鋼蒸汽電磁閥安裝須知

1、安裝時電磁閥線圈向上，並保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。

2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表麵上的汙物及過濾器，需定期清潔幹淨。

3、在電磁閥發生故障時，為了及時隔離電磁閥，並保證係統正常運行，好安裝旁路裝置（如圖一）。

4、在管路係統中，安裝在支路上的電磁閥通徑應小於主管道閥門的通徑（如圖二）。

5、安裝電磁閥前，管道必須清洗幹淨。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。

6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉澱在閥內而防礙動作。

7、普通型不能在爆炸危險場合使用。

8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。

9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。

10、電磁閥前後管道上需安裝壓力表，以便觀察管道壓力。

八、不鏽鋼蒸汽電磁閥使用保養

1、建議使用單位派專人負責使用保養。

2、電磁閥安裝後需通入介質實驗動作數次，確認正常後方可投入正式使用。

3、應定期清洗大閥內外及銜吸合麵的汙物，注意不要損壞密封麵。

4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除幹淨，並作試動作數次，待開關正常後方可投入使用。

5、電磁閥從管路上卸下不用時，應將內部零件拭淨並用壓縮空氣吹淨儲存。

6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封麵重新磨平，再和閥座研磨。

7、工作時，要注意閥門前後壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差範圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前後手動閥，以免電磁閥爆炸和泄漏。
