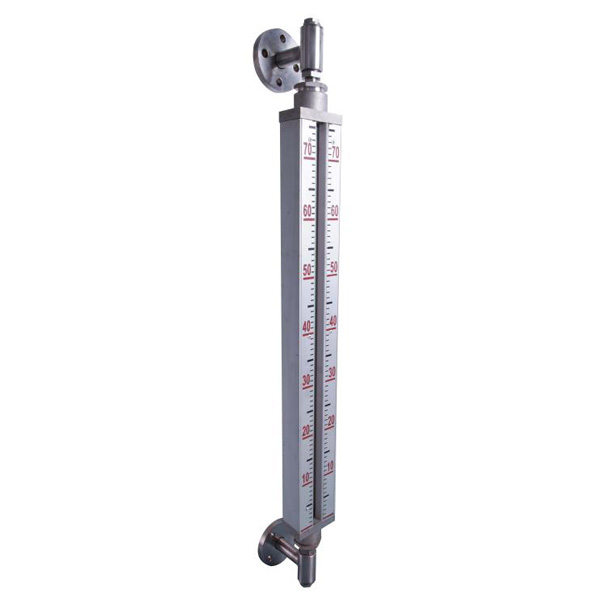

HG5-227-80玻璃管液位計

HG5-227-80玻璃管液位計

玻璃管液位計產品概述

HG5-227-80係列玻璃管液位計是按原化工部HG5-227-80標準生產的就地式液位測量儀表，它主要用於直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。

玻璃管液位計結構圖

玻璃管液位計型號和標準

玻璃管液位計中心距L和標尺刻度L1

玻璃管液位計結構原理

儀表上下閥都裝有 PN1.6MPa，DN20 的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。儀表兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流。

主要技術參數

特 點

●結構簡單、維修方便
●玻璃管型為直讀式、讀數精確、可靠
●玻璃管液麵計使用安全、耐用

使用須知

● 為保證自密封作用，容器內介質壓力應大於0.2MPa 。 在打開上下閥時，閥杆退出轉數不得少於4轉，以免鋼球在自封時，碰到閥杆的頂端。

液位儀表簡介

浮球液位儀表由傳感器和指示表兩部分組成。浮球液位傳感器由裝有磁簧管的不鏽鋼護管和裝有磁鋼的浮球組成。浮球液位傳感器的磁性浮球隨著容器內液體升降而上下移動，利用感應作用使護管內的磁簧管動作，從而引起線性電阻的阻值變化，通過指示表指針變化來反映液位變化。磁翻柱液位計，是根據浮力原理和磁性耦合作用原理工作的。

訂貨須知

● 液麵計型號規格 ● 測量範圍 ● 工作壓力、溫度 ● 液麵計材質 ● 特殊要求協商 ● 液位計是否配套供應容器上法蘭、螺栓、螺母、閥門及密封墊圈等配件，以便正確選型。當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。感謝您訪問玻璃管型液麵計專欄,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
