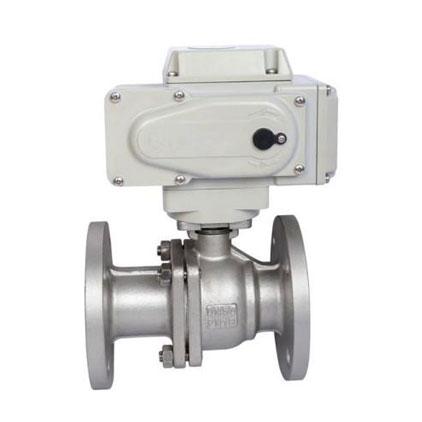

ZDRO電動O型切斷球閥
全方位檢測！
讓利於客戶！
縮短了交貨期！
ZDRO電動O型切斷球閥概述：
電動O型切斷球閥 、ZDRO電動O型切斷球閥適用於兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服係統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控製運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
ZDRO電動O型切斷球閥執行標準
1、設計與製造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。
ZDRO電動O型球閥規格參數
|
CH係列執行機構技術參數
|
閥體參數
|
|||
|
電源
|
AC200/220V，50/60Hz
|
公稱通徑
|
DN10～300mm
|
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定製)
|
|
|
動作範圍
|
0～90° 0～360°
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
|
動作時間
|
15秒/30秒/60秒
|
執行機構
|
可另配PSQ、HQ、UNIC、361RS等係列電子式電動執行機構
|
|
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
|
|
環境溫度
|
-30°～60°
|
可調範圍
|
DN10-80
|
DN100-300
|
|
250:1
|
350:1
|
|||
|
手動操作
|
同附帶手柄操作
|
基本誤差
|
±1%
|
|
|
限位
|
電氣、機械二重限位
|
死區
|
≤1%
|
|
|
防護等級
|
相當於IP-65
|
回差
|
≤1%
|
|
|
位置測量
|
可選裝開關或電位計
|
適用溫度
|
密封麵
|
|
|
驅動電機
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
|
||
|
進線接口
|
PE1/2〞進線線鎖
|
|||
CH係列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控製信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控製部件電子式伺服控製器應用現代數字技術，對DCS/PLC規範設計而成，集信號采集、處理、反饋、控製於一體。采用獨創的電子製動電路並附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上。可控矽輸出，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合於介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用於食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控製係數。
ZDRO電動O型切斷球閥技術參數和性能
|
試驗壓力
（Mpa） |
公稱壓力（Mpa）
|
壓力級
|
JIS(Mpa)
|
|||||||
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
|||||||||
ZDRO電動O型切斷球閥主要零件材質
|
零件名稱
|
材 料
|
||||||
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
(304) |
CF3 |
ZG1Cr18Ni12Mo2Ti
|
CF8M(316)
|
CF3M
(316L) |
|
球體、閥杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr19Ni9
(304) |
00Cr19Ni11
(304L) |
1Cr18Ni12Mo2Ti
|
0Cr17Ni12Mo2
(316) |
00Cr17Ni12Mo2
(316L) |
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
|
||||||
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
強氧化性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
||
ZDRO電動O型切斷球閥理想流量特性表：
|
公稱通徑
|
不同開度角下的KV值
|
||||||||
|
溫度
|
10°
|
20°
|
0°
|
40°
|
50°
|
60°
|
70°
|
80°
|
90°
|
|
50
|
2
|
4
|
9
|
17
|
32
|
60
|
97
|
151
|
215
|
|
80
|
6
|
11
|
22
|
44
|
83
|
155
|
250
|
389
|
550
|
|
100
|
9
|
18
|
35
|
71
|
133
|
248
|
398
|
620
|
890
|
|
150
|
20
|
40
|
80
|
160
|
300
|
560
|
900
|
1400
|
2000
|
|
200
|
36
|
72
|
143
|
286
|
737
|
1002
|
1611
|
2506
|
3580
|
|
250
|
57
|
113
|
226
|
453
|
848
|
1582
|
2543
|
3955
|
5650
|
|
300
|
81
|
163
|
325
|
651
|
1220
|
2278
|
3661
|
5695
|
8100
|
ZDRO電動O型切斷球閥外形尺寸
|
公稱壓力DN
|
L
|
D
|
H
|
L1
|
D1
|
b
|
Z-d1
|
H1
|
|
壓力
|
1.6/2.5/4.0
|
1.6/2.5/4.0
|
|
|
1.6/2.5/4.0
|
1.6/2.5/4.0
|
1.6/2.5/4.0
|
|
|
15
|
130/130/140
|
95
|
275
|
157
|
65
|
14/16/16
|
4-14
|
48
|
|
20
|
140/140/150
|
105
|
280
|
157
|
75
|
14/16/16
|
4-14
|
53
|
|
25
|
150/150/165
|
115
|
287
|
157
|
85
|
14/16/16
|
4-14
|
58
|
|
32
|
165/165/180
|
135
|
354
|
208
|
100
|
16/16/18
|
4-18
|
68
|
|
40
|
180/180/200
|
145
|
312
|
208
|
110
|
16/16/18
|
4-18
|
73
|
|
50
|
200/200/220
|
160
|
325
|
208
|
125
|
16/20/20
|
4-18
|
80
|
|
65
|
220/220/250
|
180
|
335
|
256
|
145
|
18/22/22
|
4-18/8-18/8-18
|
90
|
|
80
|
250/250/280
|
195
|
365
|
256
|
160
|
20/22/22
|
8-18
|
98
|
|
100
|
280/280/320
|
215/230/230
|
400
|
256
|
180/190/190
|
20/24/24
|
8-18/8-23/8-23
|
120
|
|
125
|
320/320/360
|
245/270/270
|
420
|
256
|
210/220/220
|
24/28/30
|
8-23/8-25/8-25
|
140
|
|
150
|
360/360/400
|
280/300/300
|
440
|
256
|
240/250/250
|
24/28/30
|
8-23/8-25/8-25
|
167
|
|
200
|
400/400/550
|
335/360/375
|
470
|
256
|
295/310/320
|
26/34/38
|
12-23/12-25/12-30
|
210
|
|
250
|
630 750
|
405 470
|
545
|
380
|
|
|
|
|
|
300
|
750 870
|
460 530
|
580
|
380
|
|
|
|
|
ZDRO電動O型切斷球閥訂貨須知
訂貨時請填寫《規格書》或注明以下內容：一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量係數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥後壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較複雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
