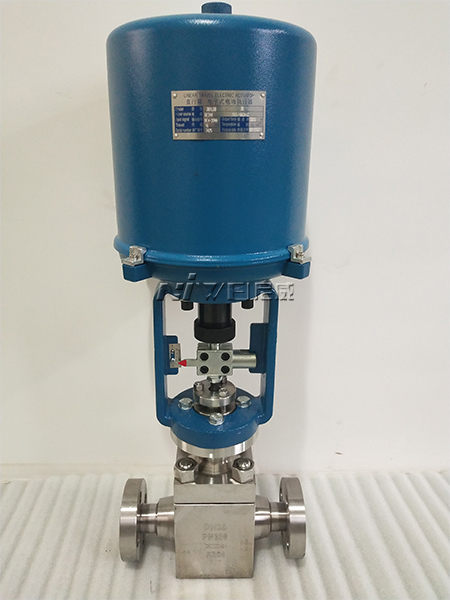

ZDHS電動高壓籠式調節閥

ZDHS電動高壓籠式調節閥

一、ZDHS電動高壓籠式調節閥產品概述

本公司的電動高壓籠式調節閥，由PSL係列或者3810L係列直行程電動執行機構和高壓調節閥體組成。電動籠式高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、衝蝕的嚴酷工況條件下壽命短、閥杆易斷裂、襯套易脫落嚴重問題研製開發的產品。電動高壓調節閥采用籠式節流形式來分攤壓差，減少了氣蝕、衝蝕、撓流破壞。電動執行機構為一體化結構，內有伺服放大器,輸入控製信號(4～20mADC或1～5VDC)及電源便可控製閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。閥體為直通式，閥芯為單導向結構，閥體流路簡單，阻力小，電動高壓籠式調節閥適用於高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。電動高壓籠式調節閥整體具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。

二、ZDHS電動高壓籠式調節閥主要技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量係數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	籠式	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)		≤ 公稱壓力
公稱壓力(MPa)		10.0、16.0、25.0、32.0、45.0
額定行程		16			25		40			60			100
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、籠式
流量特性		等百分比
配置執行器類別		3810係列、PSL係列等電動執行器(客戶指定品牌亦可)
執行器參數		電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
		防護等級：相當IP65、隔爆標誌：ExdⅡBT4(ExdⅡBT6特殊定製)、手操功能：手柄
		環境溫度：-25～+70℃、環境濕度：≤95%

三、ZDHS電動高壓籠式調節閥主要零件材料

1	閥體	WCB	304	316	316L
2	墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
3	閥籠	304	304	316	316L
4	閥芯	304	304	316	316L
5	中墊	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片	PTFE\石墨墊片
6	閥蓋	WCB	304	316	316L
7	螺栓	25	不鏽鋼	不鏽鋼	不鏽鋼
8	閥杆	304	304	316	316L
9	填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
10	螺栓	25	不鏽鋼	不鏽鋼	不鏽鋼
11	填料壓蓋	WCB	304	316	316L

四、ZDHS電動高壓籠式調節閥主要性能指標

項目			指標值
基本誤差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調範圍R			30：1

五、ZDHS電動高壓籠式調節閥安裝連接尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200
L	國標	國標壓力：PN10.0、16.0、25.0、32.0、45.0MPa 美標壓力：150LB、300LB、600LB、900LB、1500LB、2500LB
	美標
H、H1、H2		H、H1：該尺寸根據工程師設計為準 H2、D：該尺寸根據調節閥力矩大小而定
