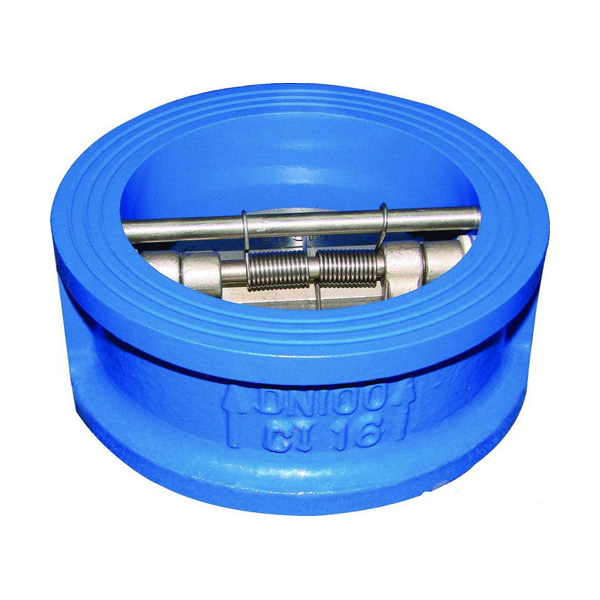

H76X軟密封蝶型止回閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載止回閥實物圖產品安裝圖紙

下一個[H76H不鏽鋼對夾式蝶形止回閥]上一個：[H41X全銅消聲止回閥]

軟密封蝶型止回閥概述：
　　尼威閥門公司生產的H76X型對夾式止回閥由閥體、閥瓣、閥杆及彈簧等零件組成，采用對夾連接。由於閥瓣的關閉行程短，並且有彈簧加載，可顯著減少水錘現象。該閥主要適用於城市、工業及高層建築給水、排水管網上。由於其結構長度比一般止回閥短，對有安裝空間限製的場所為適用。

軟密封蝶型止回閥主要零部件材料：

零件名稱	閥體	閥瓣	閥杆	彈簧	閥座
材料	鑄鐵、鑄鋼	碳鋼	不鏽鋼	不鏽鋼	丁腈橡膠

主要技術參數:

型號

公稱壓力 PN(MPa)

強度試驗壓力(MPa)

密封試驗壓力(MPa)

適用溫度

適用介質

H76X-10

1.0

1.5

1.1

≤80℃

清水

汙水

軟密封蝶型止回閥主要外形尺寸：

公稱通徑 DN(mm)	L(mm)	H(mm)	D(mm)
公稱通徑 DN(mm)	L(mm)	H(mm)	1.0MPa	1.6MPa
50	43	60	105	105
65	46	73	124	124
80	64	89	142	142
100	64	110	162	162
125	70	141	192	192
150	76	168	218	218
200	89	219	272	273
250	114	273	328	328
300	114	324	378	384

公稱通徑 DN(mm)	L(mm)	H(mm)	D(mm)
公稱通徑 DN(mm)	L(mm)	H(mm)	1.0MPa	1.6MPa
350	127	356	438	444
400	140	418	489	495
450	152	457	540	555
500	152	526	594	616
600	178	626	695	734
700	229	672	810	804
800	241	778	916	910
900	241	878	1016	1010
1000	300	914	1124	1128
