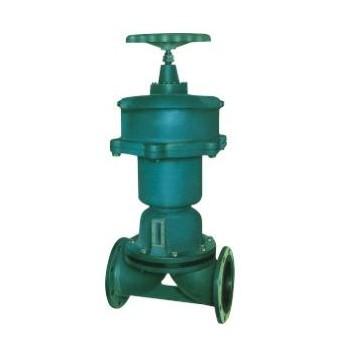

G6k41J常開式氣動襯膠隔膜閥

用途和主要性能規範

G6k41J常開式氣動襯膠隔膜閥可根據不同的視裹材質，適用於不同溫度下的不同流體介質管路上，作為控製介質流動的啟閉機構。

各種視裹材質的推薦使用範圍

隔膜材質的推薦使用範圍

G6k41J氣動襯膠隔膜閥（常開式）主要性能參數

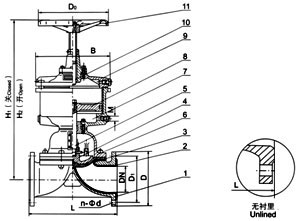

G6k41J氣動襯膠隔膜閥（常開式）結構特點和作用原理

 部件列表： 1、閥體 2、閥體襯裏 3、隔膜 4、閥瓣 5、下閥杆 6、閥蓋 7、氣缸 8、活塞 9、氣缸蓋 10、上閥杆 11、手輪

2.氣動襯膠隔膜閥與其它閥門大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。

3.由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。

4.視膠隔膜閥的閥體內腔表麵視複有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。

5.由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和小的關閉力。

6.氣動襯膠隔膜閥由閥體、閥蓋、閥瓣、閥杆、隔膜和其它驅動零件等組成。

7.閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截斷；反之則閥門即開啟，色別隨之顯露。

8.隔膜閥采用標準：按照GB12239的規定，並符合BS5156的要求。

G6k41J氣動襯膠隔膜閥（常開式）主要零件的材料

G6k41J常開式氣動襯膠隔膜閥連接尺寸
