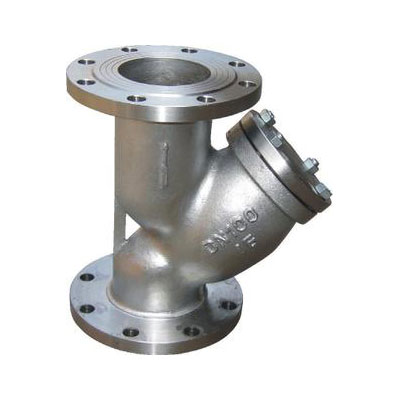

SG41H不鏽鋼Y型過濾器

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載過濾器實物圖產品安裝圖紙

不鏽鋼Y型過濾器概述：
　 Y型過濾器用於水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清除管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。安裝時請安在進口處，一般用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2 。

不鏽鋼Y型過濾器工作原理：
　　該產品安裝於進水管路中各配套閥門的前端，當管道中的介質先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留於過濾桶內，使各類閥門不會由於機械雜物卡入密封圈而失靈。

不鏽鋼Y型過濾器零件材料：

殼體材質	碳鋼WCB、黃銅B62	不鏽鋼304、316、316L
濾框濾網材質	不鏽鋼304、316、316L
密封件材質	耐油石棉、丁腈橡膠、聚四氟乙烯
防爆級別	BS5501: IIA、IIB、IIC
環境溫度（℃）	-30~380	-80~450
公稱壓力（MPa）	0.6~5.0（150Lb~600Lb）
過濾精度（目/in）	10~300

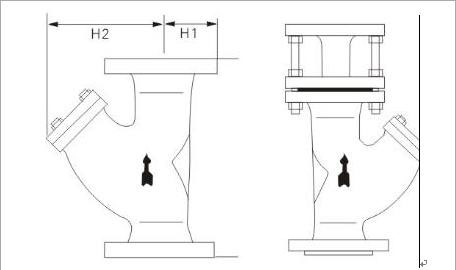

不鏽鋼Y型過濾器連接尺寸：

通徑DN	L	D	D1	H2	B	f	n-φ
15	150	95	65	70	14	2	4-φ14
20	150	105	75	70	14	2	4-φ14
25	160	115	85	80	14	2	4-φ14
32	180	135	100	90	16	3	4-φ18
40	200	145	110	100	16	3	4-φ18
50	220	160	125	130	16	3	4-φ18
65	250	180	145	165	18	3	4-φ18
80	280	195	160	195	20	3	8-φ18
100	320	215	180	230	20	3	8-φ18
125	360	245	210	300	22	3	8-φ18
150	430	280	240	335	24	3	8-φ23
200	505	335	295	420	26	3	12-φ23
250	550	405	355	512	30	3	12-φ25
300	680	460	410	580	30	4	12-φ25
350	700	520	470	640	34	4	16-φ25
400	790	580	525	700	36	4	16-φ30
450	850	640	585	790	44	4	20-φ30
