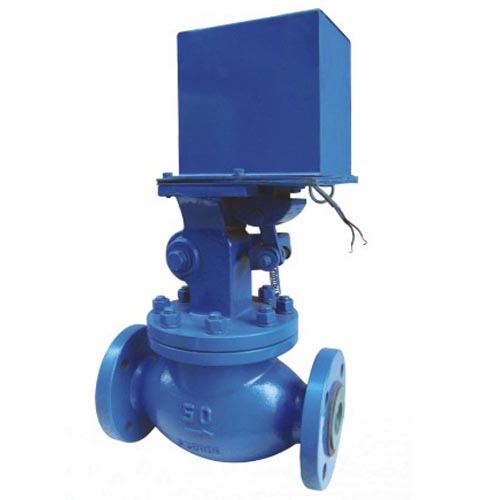

ZCZG(ZCZH)高溫電磁閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控製，減少了開支，
讓利於客戶！
讓利於客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！
ZCZG高溫電磁閥工作原理:
電磁閥電磁鐵通電時，連杆被提升，帶動轉軸轉動，副閥打開。由於副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開後，上下壓力相等，閥杯在電磁力、上下壓力作用下，置於平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉後，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
ZCZG高溫電磁閥結構特點:
耐高溫：采用金屬硬密封，提高了使用溫度。介質流體溫度可達425℃耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。采用杠杆原理保證線圈和閥體徹底隔離。
ZCZG高溫電磁閥概述:
高溫電磁閥是先導直動型的電磁閥，其通用介質範圍較廣，高溫電磁閥可分別使用於水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水係統和蒸發器的排氣係統中，高溫電磁閥主要是對管道中的介質進行雙位自動調節和遠程控製。

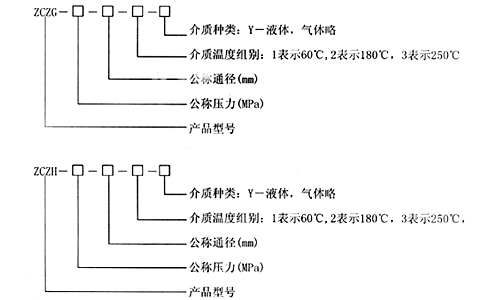

ZCZG高溫電磁閥型號說明:
ZCZG高溫電磁閥技術參數:
|
介質溫度℃
|
ZCZG
|
≤250
|
|||||||
|
ZCZH
|
≤400
|
||||||||
|
公稱壓力（MPa）
|
ZCZG
|
2.5
|
|||||||
|
ZCZH
|
4.0
|
||||||||
|
工作壓差（MPa）
|
ZCZG
|
0.1-2.5
|
|||||||
|
ZCZH
|
0.1-4.0
|
||||||||
|
公稱通徑（MPa）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
功耗
|
130VA
|
480VA
|
|||||||
|
電源電壓
|
AC220V DC 24V 其餘規格可作特殊訂貨
|
||||||||
|
額定流量係數（KV）
|
3.8
|
7.4
|
10.3
|
18.8
|
25.7
|
41
|
58
|
85
|
154
|
|
泄漏量（ml/min）
|
按JB/T7352-94·F規定
|
||||||||

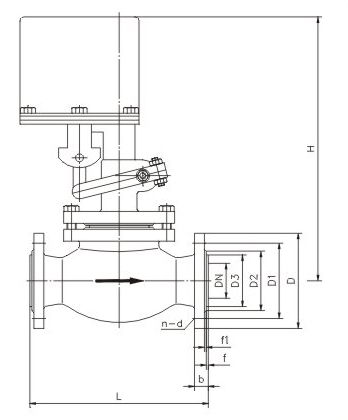

ZCZG高溫電磁閥主要連接尺寸:
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
D3
|
b
|
f1
|
f
|
n-d
|
|
10
|
160
|
298
|
90
|
60
|
34
|
41
|
16
|
4
|
2
|
4-Ø14
|
|
15
|
160
|
298
|
95
|
65
|
39
|
45
|
16
|
4
|
2
|
4-Ø14
|
|
20
|
200
|
304
|
105
|
75
|
50
|
55
|
16
|
4
|
2
|
4-Ø14
|
|
25
|
200
|
304
|
115
|
85
|
57
|
65
|
16
|
4
|
2
|
4-Ø14
|
|
32
|
200
|
314
|
140
|
100
|
65
|
78
|
18
|
4
|
2
|
4-Ø18
|
|
40
|
260
|
460
|
150
|
110
|
75
|
85
|
18
|
4
|
3
|
4-Ø18
|
|
50
|
300
|
460
|
165
|
125
|
87
|
100
|
20
|
4
|
3
|
4-Ø18
|
|
65
|
290
|
433
|
185
|
145
|
109
|
120
|
22
|
4
|
3
|
8-Ø18
|
|
80
|
310
|
433
|
200
|
160
|
120
|
135
|
22
|
4
|
3
|
8-Ø18
|
|
100
|
350
|
461
|
235
|
190
|
149
|
160
|
24
|
4.5
|
3
|
8-Ø22
|
ZCZG高溫電磁閥安裝須知
1、安裝時電磁閥線圈向上，並保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表麵上的汙物及過濾器，需定期清潔幹淨。

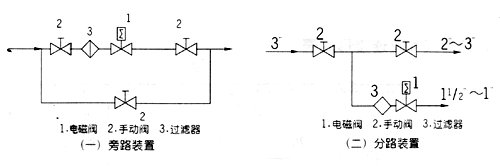

3、在電磁閥發生故障時，為了及時隔離電磁閥，並保證係統正常運行，好安裝旁路裝置（如圖一）。
4、在管路係統中，安裝在支路上的電磁閥通徑應小於主管道閥門的通徑（如圖二）。
5、安裝電磁閥前，管道必須清洗幹淨。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉澱在閥內而防礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前後管道上需安裝壓力表，以便觀察管道壓力。
ZCZG高溫電磁閥使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝後需通入介質實驗動作數次，確認正常後方可投入正式使用。
3、應定期清洗大閥內外及銜吸合麵的汙物，注意不要損壞密封麵。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除幹淨，並作試動作數次，待開關正常後方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭淨並用壓縮空氣吹淨儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封麵重新磨平，再和閥座研磨。
7、工作時，要注意閥門前後壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差範圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前後手動閥，以免電磁閥爆炸和泄漏。
