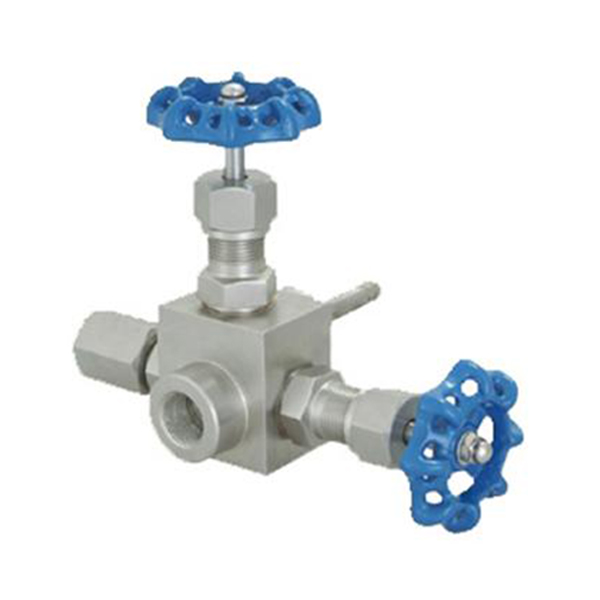

J29W壓力計截止閥

J29W壓力計截止閥概述:

壓力計截止閥是一種可以精確調整的閥門用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥，儀表針型閥是儀表測量管路係統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。任何閥門的作用都是為了切斷流體. 根據閥芯的不同,可以分為截止閥,閘板閥,旋塞閥,球閥,碟形閥,針型閥等等. 針型閥的閥芯就是一個很尖的圓錐體,好象針一樣插入閥座,由此得名. 針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用於較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是合適的了.一般的針型閥形都做成螺紋連接

一. J29W壓力計截止閥主要零部件材料:

零件名稱 Part name	閥體 BODY	閥杆 Stem	閥底座 Base	填料 PACKING	填料閥蓋 Packing bonnet	手輪 Hand wheel
J29H-320-DN3	碳鋼 Carbon steel	鉻不鏽鋼 Cr,Stainless steel		聚四氟乙稀、柔性石墨 PTEF,Soft graphite	碳鋼 Carbon steel	優質碳鋼 High grade carbon steel
J29H-320P-DN6	鉻鎳不鏽鋼 Cr,Ni Stainless steel	鉻不鏽鋼 Cr,Stainless steel	鉻鎳不鏽鋼 Cr,Ni Stainless steel		不鏽鋼Stainless steel

二. J29W壓力計截止閥主要性能與規範:

型號 Type	公稱壓力 (MPa)Nominal Pressure	試驗壓力 PS(MPa)Test pressure			工作壓力 (MPa) Working Pressure	工作溫度 (℃)Working Temperature	適用介質 Suitable
型號 Type	公稱壓力 (MPa)Nominal Pressure	殼體 (MPa)Shell	密封 (液)Seal	密封 (氣)Seal	工作壓力 (MPa) Working Pressure	工作溫度 (℃)Working Temperature	適用介質 Suitable
J29H-320	32	48	35.2	0.6	32	P≤540℃	液化石油氣水、酸、蒸汽、油品等
J29H-320P	32	48	35.2	0.6	32	C≤425℃	Petroleum gas Water,Asic,Steam, Oil etc.

三. J29W壓力計截止閥主要外形連接尺寸:

型號	公稱直徑DN(mm)	尺寸 Dimensions								重量(Kg)
Type	Nominal diameter	L1	D1	D2	L2	H	H1	M1	M2	Weight
J29H-320	3	60	65	50	65	85	93	M14×1.5	M20×1.5	1
J29H-320P	6	60	65	50	65	85	93	M14×1.5	M20×1.5	1
