DYQ340H上裝式球閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載球閥實物圖產品安裝圖紙

下一個[BQ340F雙偏心半球球閥]上一個：[Q647F氣動固定球閥]

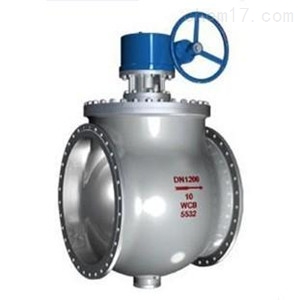

DYQ340H上裝式球閥

上裝式球閥概述

DYQ340H上裝式球閥，包括有閥體、楔形球體、閥座、閥蓋、閥杆，閥體的側壁上設有開口向上的楔形球體安裝孔，閥杆與楔形球體聯動連接，在閥杆下部套設有彈簧，彈簧以楔形球體作為第一基座，以閥杆上所設的凸台作為另一基座，在閥杆的凸台的上端與閥蓋之間設有密封件，在閥蓋與閥體之間設有密封墊片，所述的密封件的截麵為楔形，所述的凸台或閥蓋上相應設有斜推麵與密封件構成楔形密封配合，斜推麵好設置在凸台的上端麵上，利用彈簧的彈力或者介質的壓力使用於密封閥杆與閥蓋間的截麵為楔形的密封件與密封麵構成楔形密封配合，利用斜楔原理使密封麵更加緊密，密封效果更好。

上裝式球閥CLASS 600

NPS	A	A1	A2	W	H	B
2″	292	295	292	350	150	50
3″	356	359	356	400	188	76
4″	432	435	432	400	230	100
6″	559	562	559	500	300	150
8″	660	664	660	600	430	201
10″	787	791	787	600	445	252
12″	838	841	838	600	530	305

上裝式球閥CLASS 900

NPS	A	A1	A2	W	H	B
2″	368	371	368	450	165	49
3″	381	384	381	500	200	74
4″	457	460	457	500	250	100
6″	610	613	610	600	320	150
8″	737	740	737	600	460	201
10″	838	841	838	600	475	252
12″	965	968	965	600	560	303

上裝式球閥CLASS 1500

NPS	A	A1	A2	W	H	B
2″	368	371	368	500	175	49
3″	470	473	470	600	200	74
4″	546	549	546	600	250	100
6″	705	711	705	600	460	144
8″	832	841	832	600	470	192
10″	991	1000	991	600	485	239
12″	1130	1146	1130	600	570	287
