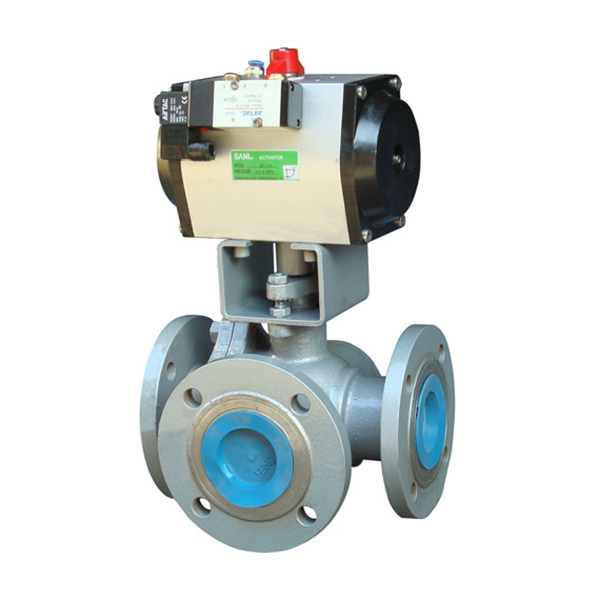

Q644F Q645F氣動三通球閥
全方位檢測！
讓利於客戶！
縮短了交貨期！
氣動三通球閥概述：
氣動三通球閥可分為L形氣動三通球閥和T形氣動三通球閥，L形（Q44F）三通球閥用於介質流向的切換，能使相互垂直的兩個
通道連接；T形（Q45F）三通球閥用於介質分流、合流及流向切換。T形三通可以使三個通道相互連通或
使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
氣動三通球閥性能參數:
試驗壓力
公稱壓力（Mpa）
Mpa
1.6
2.5
4.0
CL150
JIS10K
強度試驗
2.4
3.8
6.0
3.2
2.4
密封試驗
1.8
2.8
4.4
2.2
1.5
氣密試驗
0.5-0.7
工作溫度
PTFE≤150℃ PTL≤300℃
適用溫度
C：水、油、氣；P：硝酸類；R：醋酸類
氣動三通球閥主要零件材料:
閥體、閥蓋
WCB、CF8
球體
WCB+Hcr、CF8
閥杆
2Cr13、CF8
閥座
PTFE
填料
PTFE
氣動三通球閥主要外形尺寸:
| 公稱壓力 | 公稱通徑 | L | L1 | H | W | 重量 | |||||
| Mpa | mm | in | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL150 | JIS10K |
|
1.6 |
15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
| 20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
| 25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
| 32 | 1 1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
| 40 | 1 1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
| 50 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
| 65 | 2 1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
| 80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
| 100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
| 125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
| 150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
| 200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 | |
