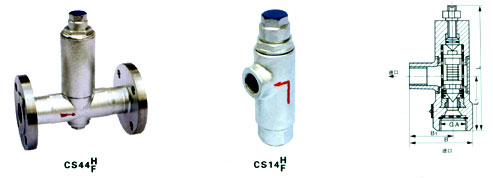

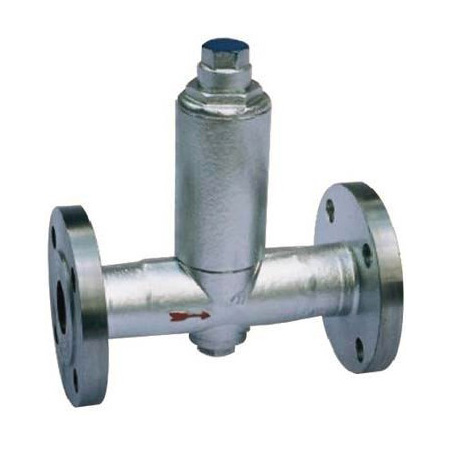

CS44F/H液體膨脹式疏水閥

液體膨脹式疏水閥概述

液體膨脹式疏水閥是熱靜力型疏水閥中經濟實驗用的節能型疏水閥。它的優點是：體積小，重量輕，不怕凍，能自動排空氣，任意位置都可安裝；背壓率大於 80% ，不鏽鋼波紋管伸縮量大，好調整，該閥設有調整螺栓，可根據需要調節使用溫度，一般過冷度低於飽和溫度 18 ℃ -40 ℃ 。
波紋管式疏水閥適用於蒸汽管網伴熱、儀表伴熱、生活采暖和允許存有高溫凝結水的加熱設備疏水，使用範圍很廣。

液體膨脹式疏水閥特點

1.不鏽鋼玻紋管堅固耐用，使用壽命長。
2.可調整凝結水的排放溫度，利用顯熱，節能效果顯著。
3.閥前始終有凝結水，形成可靠的水封，無蒸汽泄漏。
4.液體膨脹式疏水閥不受震動、蒸汽壓力波動和水錘的影響。
5.液體膨脹式疏水閥可任意角度安裝，不受安裝方位限製，並且排空氣性能優良。
6.液體膨脹式疏水閥結構簡單，並帶有過濾裝置，方便安裝和維護。

液體膨脹式疏水閥工作原理

液體膨脹式疏水閥的內部結構是一個不鏽鋼波紋管為主要動作元件，內充一種汽化溫度低於水飽和溫度的液體。當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處於冷凝狀態，閥心在彈簧的彈力下處於開啟位置。當冷凝水溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。

液體膨脹式疏水閥型號規格外型尺寸表

產品型號	能徑	連接方式	工作壓力範圍 (Mpa)	排水溫度調節範圍 (℃)	高允許溫度	閥體材料	外型尺寸
產品型號	能徑	連接方式	工作壓力範圍 (Mpa)	排水溫度調節範圍 (℃)	高允許溫度	閥體材料	L	H1	H2	W
CS14F-16C (角式)	15	螺紋	0.01-1.6	60-120	220	WCB		61.5	79
	20							61.5	79
	25							61.5	79
CS14F-16C (直通式)	15	螺紋	0.01-1.6	60-120	200	HT200	90	110	30	42
	20						90	110	30	42
	25						95	110	33	46
CS44F-16C	15	法蘭	0.01-1.6	60-120	220	WCB	150	24.5	165	42
	20						150	24.5	165	42
	25						160	24.5	165	46
	32						210	143	31	61
	40						230	147	35	61
	50						230	151	39	61
