X44T三通銅芯旋塞閥
全方位檢測！
讓利於客戶！
縮短了交貨期！

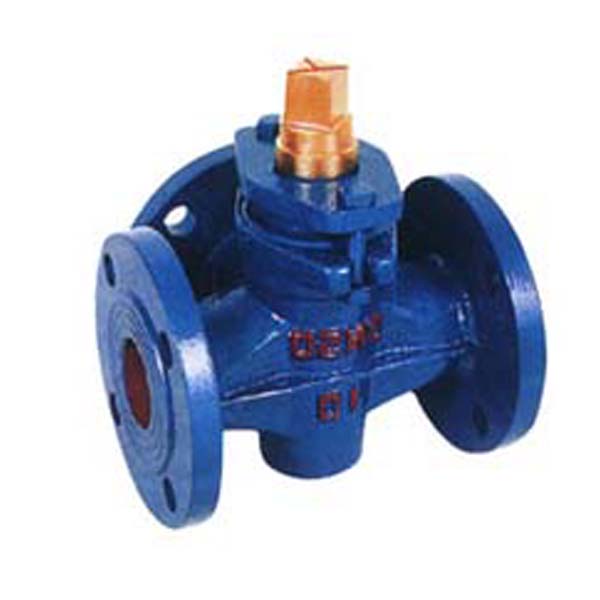

X44T-10三通銅芯旋塞閥
X44T-1.0三通銅芯旋塞閥X43T三通銅芯旋塞閥適用範圍城建、化工、冶金、石油、製藥、食品、飲料、環保.主要性能規範適用介質水、蒸汽、油品,工作溫度（℃）≤100
|
型號
|
公稱壓力
PN（MPa） |
試驗壓力PS（MPa）
|
適用介質
|
工作溫度（℃）
|
|
|
殼體
|
密封
|
||||
|
X44T-1.0
|
1.0
|
1.5
|
1.1
|
水、蒸汽、油品
|
≤100
|
|
公稱壓力PN（MPa） |
公稱通徑DN（mm） |
尺 寸 （mm） |
|||||||
|
L |
D |
D1 |
D2 |
Z-￠d |
□S |
h |
H |
||
|
1.0 |
15 |
145 |
95 |
65 |
45 |
4-￠14 |
14 |
26 |
99 |
|
20 |
145 |
105 |
75 |
55 |
4-￠14 |
14 |
34 |
124 |
|
|
25 |
145 |
115 |
85 |
56 |
4-￠14 |
17 |
38 |
133 |
|
|
32 |
165 |
135 |
100 |
78 |
4-￠18 |
19 |
45 |
152 |
|
|
40 |
190 |
145 |
110 |
85 |
4-￠18 |
22 |
55 |
212 |
|
|
50 |
200 |
160 |
125 |
100 |
4-￠18 |
27 |
74 |
260 |
|
|
65 |
220 |
180 |
145 |
120 |
4-￠18 |
32 |
82 |
295 |
|
|
80 |
260 |
195 |
160 |
135 |
4-￠18 |
36 |
95 |
327 |
|
|
100 |
300 |
215 |
180 |
155 |
8-￠23 |
46 |
135 |
425 |
|
|
125 |
350 |
245 |
210 |
185 |
8-￠23 |
50 |
154 |
482 |
|
|
150 |
400 |
280 |
240 |
210 |
8-￠23 |
55 |
172 |
512 |
|
|
200 |
480 |
335 |
295 |
265 |
8-￠23 |
75 |
195 |
605 |
|
|
250 |
530 |
390 |
350 |
320 |
8-￠23 |
85 |
230 |
660 |
|
|
300 |
610 |
440 |
400 |
368 |
8-￠23 |
100 |
263 |
760 |
|
|
零件名稱 |
閥 體 |
塞 子 |
填料壓蓋 |
填 料 |
|
X44W-10P |
鉻鎳鈦不鏽鋼 |
鉻鎳鈦不鏽鋼 |
鉻鎳鈦不鏽鋼 |
柔性石墨 |
|
X44T-10R |
鉻鎳鉬鈦不鏽鋼 |
鉻鎳鉬鈦不鏽鋼 |
鉻鎳鉬鈦不鏽鋼 |
|
|
X44W-10C |
鑄 鋼 |
鑄 鋼 |
鑄 鋼 |
相關旋塞閥產品係列：
X44T-10三通銅芯旋塞閥主要零件材料：

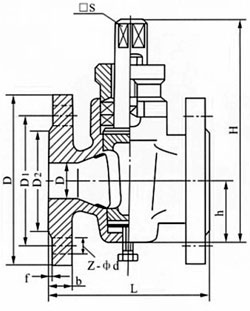

X44T-10三通銅芯旋塞閥主要尺寸：
X44T-10三通銅芯旋塞閥主要性能規範：
X44T-10三通銅芯旋塞閥概述：
