美標卡套式旋塞閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控製，減少了開支，
讓利於客戶！
讓利於客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！

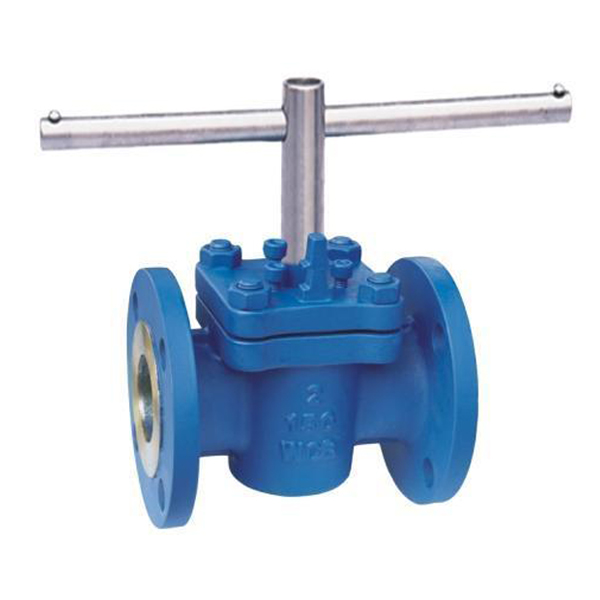

X41F-150(Lb)/300(Lb)美標卡套式旋塞閥
美標卡套式旋塞閥適用於公稱壓力 Class150~600Lbs，工作溫度為 -29~180℃ 的石油、化工、製藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
美標卡套式旋塞閥產品特點：
①美標卡套式軟密封旋塞閥密封性是通過卡套四周的密封麵來實現的，獨特的 360° 金屬唇邊保護固定卡套；
②閥門沒有空腔給介質積聚；
③金屬唇邊在旋塞轉時提供自潔的作用，適合於粘稠和易結垢的工況；
④雙向流動，使用安裝更方便；
⑤零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
美標卡套式旋塞閥執行標準
|
項目
|
設計
|
壓力-溫度基準
|
結構長度
|
法蘭連接尺寸
|
試驗與檢驗
|
|
標準
|
ANSI B16.34.AP1600
|
ANSI B16.34
|
ANSI B16.10
|
ANSI B16.5
|
AP1598
|
美標卡套式旋塞閥主要性能規範
|
型號
|
壓力級
（Lb） |
試驗壓力PS（MPa）
|
適用介質
|
適用溫度℃
聚四氟乙烯 |
||
|
殼體
|
密封（水）
|
低壓密封（氣）
|
||||
|
X41F-150（Lb）C
X41F-300（Lb）C X41F-600（Lb）C |
150
|
3.0
|
2.2
|
0.5~0.7
|
水、蒸氣、油品等
|
≤150
|
|
300
|
7.8
|
5.6
|
||||
|
600
|
15.3
|
11.2
|
||||
|
X41F-150（Lb）P
X41F-300（Lb）P X41F-600（Lb）P |
150
|
3.0
|
2.2
|
0.5~0.7
|
硝酸類
|
≤150
|
|
300
|
7.8
|
5.6
|
||||
|
600
|
15.3
|
11.2
|
||||
|
X41F-150（Lb）R
X41F-300（Lb）R X41F-600（Lb）R |
150
|
3.0
|
2.2
|
0.5~0.7
|
醋酸類
|
≤150
|
|
300
|
7.8
|
5.6
|
||||
|
600
|
15.3
|
12.2
|
||||
美標卡套式旋塞閥主要尺寸
|
壓力
|
公稱通徑DN
|
尺寸
|
||||||||
|
(in)
|
(mm)
|
D
|
D1
|
D2
|
L
|
H
|
do
|
b-f
|
Z-φd
|
|
|
150Lb
|
1/2
|
15
|
89
|
60.5
|
35
|
108
|
110
|
150
|
12-2
|
4-φ15
|
|
3/4
|
20
|
98
|
70
|
43
|
117
|
115
|
150
|
12-2
|
4-φ15
|
|
|
1
|
25
|
108
|
79.5
|
51
|
127
|
115
|
180
|
12-2
|
4-φ15
|
|
|
11/4
|
32
|
117
|
89
|
64
|
140
|
135
|
270
|
13-2
|
4-φ15
|
|
|
11/2
|
40
|
127
|
98.5
|
73
|
165
|
140
|
280
|
15-2
|
8-φ15
|
|
|
2
|
50
|
152
|
120.5
|
92
|
178
|
150
|
300
|
16-2
|
8-φ19
|
|
|
21/2
|
65
|
178
|
139.5
|
105
|
190
|
165
|
350
|
18-2
|
8-φ19
|
|
|
3
|
80
|
190
|
152.5
|
127
|
203
|
180
|
400
|
19-2
|
8-φ19
|
|
|
4
|
100
|
229
|
190.5
|
157
|
229
|
380
|
-
|
24-2
|
8-φ19
|
|
|
5
|
125
|
254
|
216
|
186
|
254
|
460
|
-
|
25-2
|
8-φ22
|
|
|
6
|
150
|
279
|
241.5
|
216
|
267
|
520
|
-
|
27-2
|
8-φ22
|
|
|
8
|
200
|
343
|
298.5
|
270
|
292
|
580
|
-
|
30-2
|
8-φ22
|
|
|
壓力
|
公稱通徑DN
|
尺寸
|
|||||||||
|
(in)
|
(mm)
|
D
|
D1
|
D2
|
Do
|
L
|
H
|
b
|
f
|
Z-φd
|
|
|
300Lb
|
1/2
|
15
|
95
|
66.5
|
35
|
-
|
140
|
110
|
15
|
2
|
4-φ15
|
|
3/4
|
20
|
117
|
82.5
|
43
|
-
|
152
|
115
|
16
|
2
|
4-φ19
|
|
|
1
|
25
|
124
|
89
|
51
|
-
|
165
|
115
|
18
|
2
|
4-φ19
|
|
|
11/4
|
32
|
133
|
98.5
|
64
|
-
|
178
|
135
|
19
|
2
|
4-φ19
|
|
|
11/2
|
40
|
156
|
114.5
|
73
|
-
|
190
|
140
|
21
|
2
|
4-φ22
|
|
|
2
|
50
|
165
|
127
|
92
|
-
|
216
|
150
|
22
|
2
|
8-φ19
|
|
|
21/2
|
65
|
190
|
149
|
105
|
-
|
241
|
165
|
25
|
2
|
8-φ22
|
|
|
3
|
80
|
210
|
168.5
|
127
|
-
|
283
|
180
|
29
|
2
|
8-φ22
|
|
|
4
|
100
|
154
|
200
|
157
|
300
|
305
|
380
|
32
|
2
|
8-φ22
|
|
|
5
|
125
|
179
|
235
|
186
|
300
|
381
|
460
|
35
|
2
|
8-φ22
|
|
|
6
|
150
|
318
|
270
|
216
|
320
|
403
|
520
|
38
|
2
|
12-φ22
|
|
|
8
|
200
|
381
|
330
|
270
|
320
|
419
|
580
|
41
|
2
|
12-φ25
|
|
|
600Lb
|
1/2
|
15
|
95
|
66.5
|
35
|
-
|
165
|
175
|
22
|
7
|
4-φ15
|
|
3/4
|
20
|
118
|
82.5
|
43
|
-
|
190
|
175
|
23
|
7
|
4-φ19
|
|
|
1
|
25
|
124
|
89
|
51
|
-
|
216
|
175
|
25
|
7
|
4-φ19
|
|
|
11/4
|
32
|
133
|
98.5
|
64
|
-
|
229
|
220
|
28
|
7
|
4-φ19
|
|
|
11/2
|
40
|
156
|
114.5
|
73
|
-
|
241
|
280
|
30
|
7
|
4-φ22
|
|
|
2
|
50
|
165
|
127
|
92
|
-
|
292
|
305
|
33
|
7
|
8-φ19
|
|
|
21/2
|
65
|
190
|
149
|
100
|
-
|
330
|
380
|
36
|
7
|
8-φ22
|
|
|
3
|
80
|
210
|
168
|
127
|
-
|
356
|
450
|
39
|
7
|
8-φ22
|
|
|
4
|
100
|
273
|
216
|
157
|
300
|
432
|
-
|
45
|
7
|
8-φ25
|
|
|
5
|
125
|
330
|
266.5
|
186
|
300
|
508
|
-
|
52
|
7
|
8-φ29
|
|
|
6
|
150
|
356
|
292
|
216
|
320
|
559
|
-
|
55
|
7
|
12-φ29
|
|
|
8
|
200
|
419
|
349
|
270
|
320
|
660
|
-
|
63
|
7
|
12-φ32
|
|
