400X流量控製閥

400X流量控製閥

400X流量控製閥結構特點和用途

　　400X流量控製閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控製接管係統。利用水力自動操作，控製和調節主閥開度，使通過主閥的流量保持不變。
　　本產品利用水力自力控製，不需要其它裝置和能源，保養簡便，流量控製穩定。
　　本係列閥門產品廣泛用於高層建築、生活區等供水管網係統及城市供水工程。

400X流量控製閥工作原理

　　當閥門從進口端給水時，水流過針閥進入主閥控製室，並經過導閥、球閥流出主閥控製室到出口，此時主閥處於全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，並在壓力變化時導閥進行自動調節，保持流量不變。

400X流量控製閥主要技術參數

400X流量控製閥主要零件材料

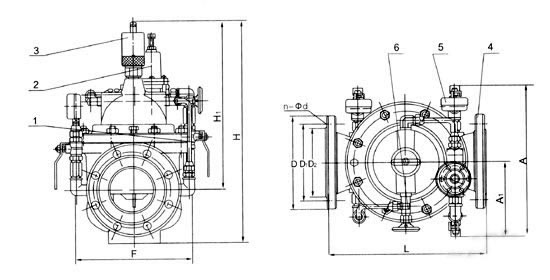

400X流量控製閥部件列表：
1、球閥2、導閥3、流量調節閥4、主閥5、壓力表6、針閥

400X流量控製閥連接尺寸

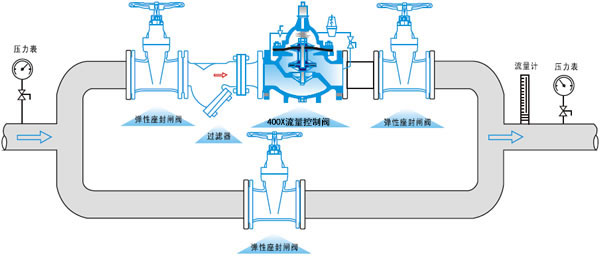

400X流量控製閥安裝示意圖
