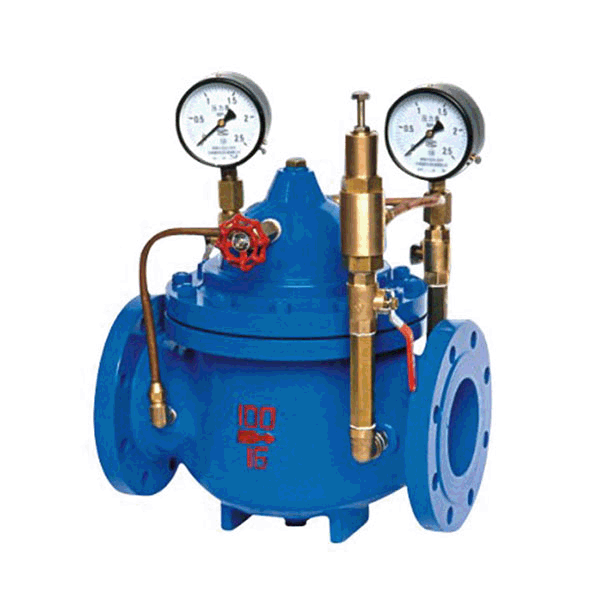

200X減壓穩壓閥結構特點和用途

　　200X減壓穩壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控製接管係統。使用時，當調定出口壓力後，能自動保持穩定出口壓力。
　　本產品利用導閥自力控製，不需要其它裝置和能源，保養簡便，壓力控製準確度高，受進口壓力和流量影響小，減壓穩壓可靠。
　　本係列閥門產品廣泛用於高層建築、生活區等供水管網係統及城市供水工程。

200X減壓穩壓閥工作原理

　　當閥門從進口端給水時，水流過針閥進入主閥控製室，出口壓力通過導管作用到導閥上。當出口壓力高於導閥彈簧設定值時，導閥關閉。控製室停止排水，此時主閥控製室內壓力升高並關閉主閥，出口壓力不再升高。
　　當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控製室向下遊排水。由於導閥係統排水量大於針閥的進水量，主閥控製室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控製室進水、排水相同，主閥開度不變，出口壓力穩定。
　　調節導閥彈簧即可設定出口壓力。
200X減壓穩壓閥主要技術參數

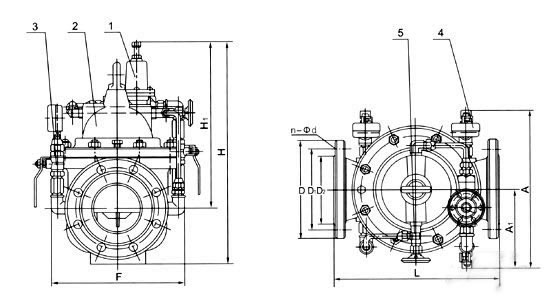

200X減壓穩壓閥部件列表： 1、導閥2、主閥3、球閥4、壓力表5、針表

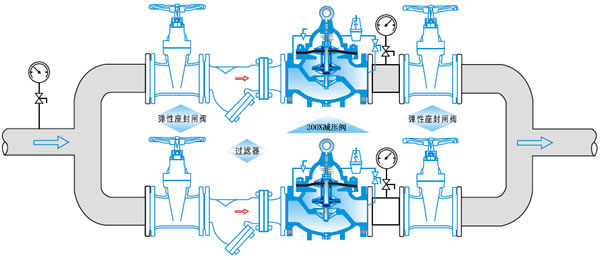

200X減壓穩壓閥安裝示意圖
