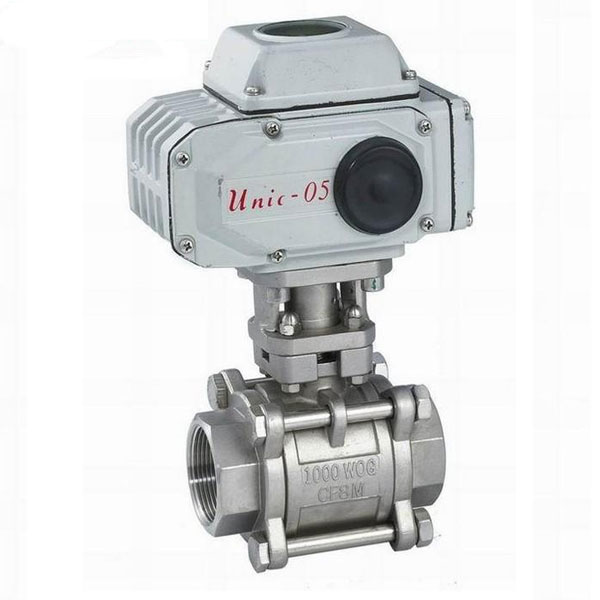

Q911F電動內螺紋球閥

電動內螺紋球閥概述

Q911F型電動絲口球閥廣泛用於石油、化工、冶金、輕工、造紙、電站、製冷等工作領域。電動球閥是一種轉角為90°的旋轉類球閥，密封性能優良，流通能力大，流阻係數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等並成一直徑，介質幾乎可以毫無損失的流過。產品通常用於密封要求嚴格的場合，除控製氣體、液體、蒸汽介質外，還適宜控製汙水和含有纖維性雜質的介質。

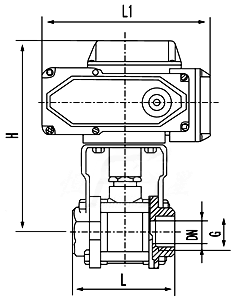

電動內螺紋球閥外形尺寸 ( mm )

接口	L	L0	H	d	G
G1/2	73	104	116	15	1/2”
G3/4	85	104	121	20	3/4”
G1	91	140	139	25	1”
G1-1/4	112	140	152	32	1-1/4”
G1-1/2	120	164	165	40	1-1/2”
G2	147	190	202	50	2”

電動內螺紋球閥零部件材料


1) 軸 Shaft	不鏽鋼 ANSI316	1.4401	UNIX5CrNiMo 17 12
2) 防鬆螺母 Lock nut	不鏽鋼 ANSI304	1.4301	UNIX5CrNi 18 10
3) 壓緊環型螺母 Gland nut ring	不鏽鋼 ANSI304	1.4301	UNIX5CrNi 18 10
4) 頂部密封環至p tight ring	聚四氯乙烯 P.T.F.E.
5) O環 O-Ring	氟橡膠 VITON
6) 墊圈 Washer	聚四氯乙烯 P.T.F.E.
7) 密封圈 Seals	聚四氯乙烯 P.T.F.E.
8) 閥體 Body	不鏽鋼 ANSI316	1.4408
9) 螺釘 Screws	不鏽鋼 ANSI304	1.4301	UNIX5CrNi 18 10
10) 球體 Ball	不鏽鋼 ANSI316	1.4401	UNIX5CrNiMo 17 12
11) 端部 End	不鏽鋼 ANSI316	1.4408
