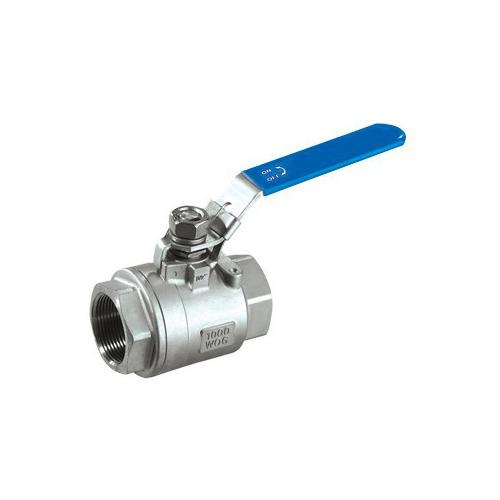

Q11F二片式內螺紋球閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載球閥實物圖產品安裝圖紙

下一個[Q41F不鏽鋼浮動球閥]上一個：[Q347F蝸輪固定球閥]

內螺紋球閥及對焊球閥適用於PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用於截斷或接通管路中的介質。選用不同的材質,可分別適用於水、蒸汽、油品、硝酸、醋酸等多種介質。

內螺紋球閥產品特點

內螺紋連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用台灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕鬆。閥杆采用有倒密封的下裝式結構，閥腔異常升壓時，閥杆不會被衝出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),並均可帶國際標準ISO支架平台和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動

內螺紋球閥主要連接尺寸及重量

SIZE	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	55	55	65	75	88	102	110	125	162	189	260
H	50	50	60	64	71	78	86	95	130	148	180
E	100	100	130	130	165	165	190	190	250	250	280

內螺紋球閥主要零件材料

序號NO.	零件名稱	材質
序號NO.	零件名稱	不鏽鋼	碳鋼
1	閥體	不鏽鋼CF8M	碳鋼WCB
2	球體	不鏽鋼SS316	不鏽鋼SS304
3	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
5	閥蓋	不鏽鋼CF8M	碳鋼WCB
6	閥杆	不鏽鋼SS316	不鏽鋼SS304
7	止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
8	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
9	填料壓蓋螺母	不鏽鋼SS304	不鏽鋼SS304
10	手柄	不鏽鋼SS304	不鏽鋼SS304
11	墊圈	不鏽鋼SS304	不鏽鋼SS304
12	閥杆螺母	不鏽鋼SS304	不鏽鋼SS304
13	手柄套	塑料	塑料
