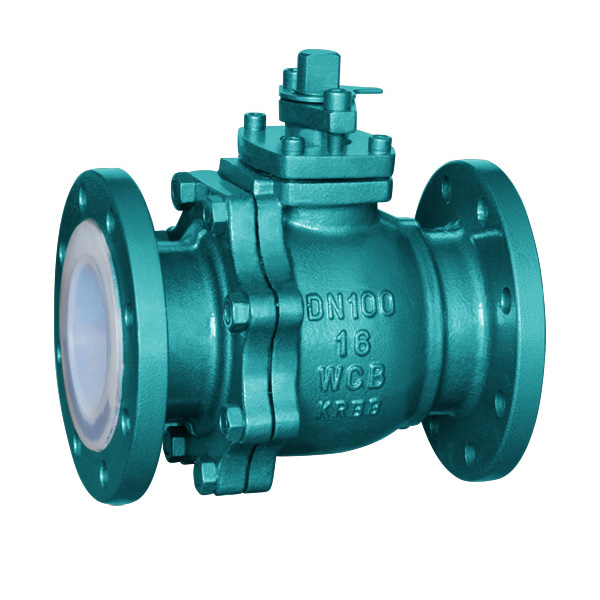

Q41F46襯氟球閥
球閥是用帶圓形通孔的球體作啟閉件,球體隨閥杆繞閥體中心線旋轉以實現閥門開啟和關閉.本廠球閥係列為Q41型,為對開二片結構形式.
1、采用特殊的模壓工藝，使密封麵致密良好，加之V型PTFE填料組合使閥門達到零泄漏。
2、球體與閥杆鑄為一體，杜絕了由於壓力變化引起閥杆衝出承壓件內的可能性，根本保證使用中的安全性。
3、采用全塑料襯裏工藝，耐介質的強腐蝕。
襯氟球閥設計規範
襯氟球閥主要零部件材料表
序號
零件名稱
灰鑄鐵
鑄鋼
不鏽耐酸鑄鋼
超低碳不鏽耐酸鑄鋼
Z
C
P
R
PL
RL
1
閥體/閥蓋
HT250
WCB
CF8
CF8M
CF3
CF3M
2
球體/閥杆
WCB
CF8
CF8M
CF3
CF3M
3
襯裏/閥座
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4
填料壓蓋
WCB
CF8
CF8M
CF3
CF3M
5
填料
PTFE(F4)
PTFE(F4)
PTFE(F4)
6
支架
35
1Cr18Ni9Ti
1Cr18Ni9Ti
7
螺栓
35
Cr17Ni2
1Cr18Ni2
8
緊固螺母
45
0Cr18Ni9
0Cr18Ni9
9
操作手柄
WCB
WCB
WCB

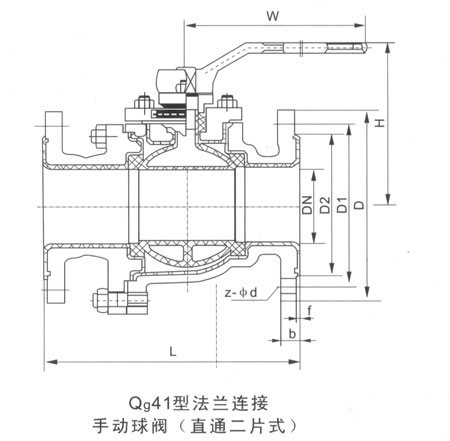

襯氟球閥主要外形和連接尺寸
公稱通經
L
D
D1
D2
f
b
Z-φd
DN(mm)
NPS(inch)
PN1.0MPa
15
1/2
130
95
65
45
2
14
4-φ14
20
3/4
140
105
75
55
2
16
4-φ14
25
1
150
115
85
65
2
16
4-φ14
32
5/4
165
135
100
78
2
18
4-φ18
40
3/2
180
145
110
85
3
18
4-φ18
50
2
200
160
125
100
3
20
4-φ18
65
5/2
220
180
145
120
3
20
4-φ18
80
3
250
195
160
135
3
22
4-φ18
100
4
280
215
180
155
3
22
8-φ18
125
5
320
245
210
185
3
24
8-φ18
150
6
360
280
240
210
3
24
8-φ23
200
8
457
335
295
265
3
26
8-φ23
250
10
533
390
350
320
3
28
12-φ23
PN1.6MPa
15
1/2
130
95
65
45
2
14
4-φ14
20
3/4
130
105
75
55
2
16
4-φ14
25
1
140
115
85
65
2
16
4-φ14
32
5/4
165
135
100
78
2
18
4-φ18
40
3/2
165
145
110
85
3
18
4-φ18
50
2
203
160
125
100
3
20
4-φ18
65
5/2
222
180
145
120
3
20
4-φ18
80
3
241
195
160
135
3
22
8-φ18
100
4
305
215
180
155
3
24
8-φ18
125
5
356
245
210
185
3
26
8-φ18
150
6
394
280
240
210
3
28
8-φ23
200
8
457
335
295
265
3
30
12-φ23
相關球閥產品係列：
遵循GB/T 12237，API 6D標準
襯氟球閥驅動方式 手動襯氟球閥、蝸輪轉動襯氟球閥、氣動襯氟球閥、電動襯氟球閥
